| Quantidade: | |
|---|---|
DF-464-5
HEE

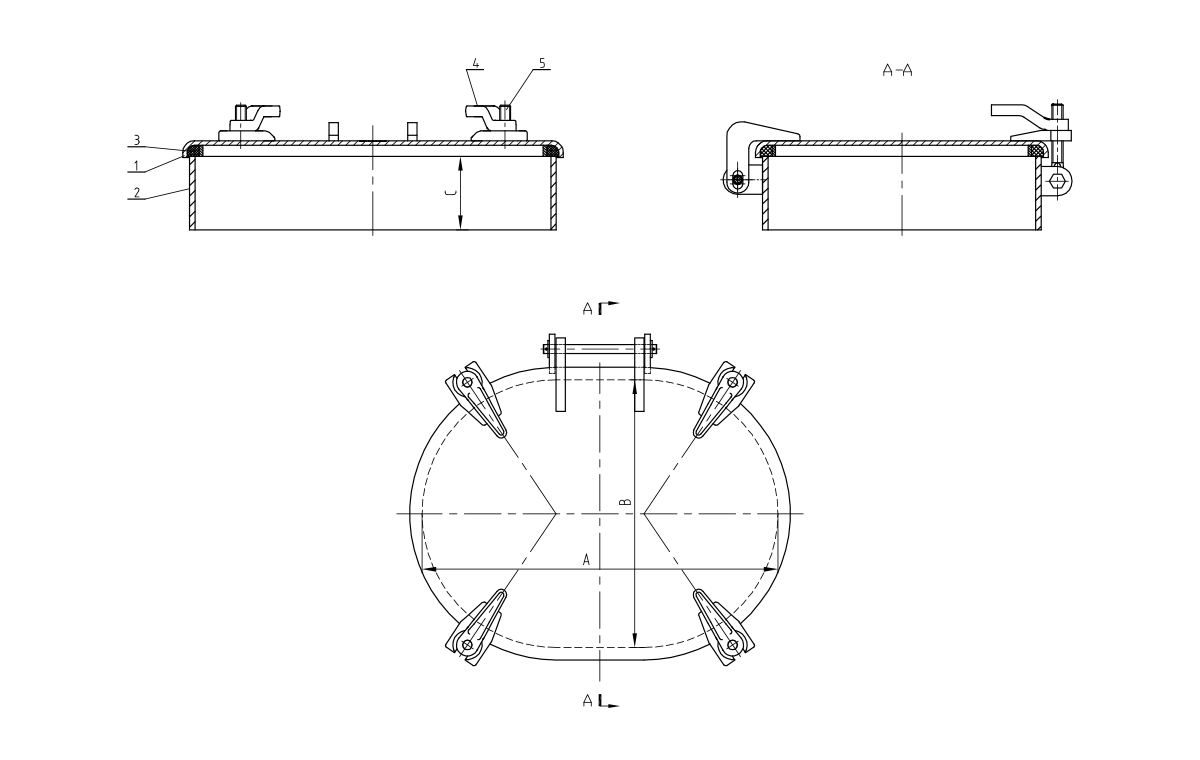

DF-464-5/DF-174-5 4 Cão Hatch estanque a estanque
Modelo no. | A | B | C | Wt. (Lbs) |
| DF-464-5 | 24 1/4 ' | 18 1/4 ' | 5 ' | 112 |
| DF-174-5 | 23 ' | 15 ' | 5 ' | 95 |
| NÃO. | Nome e especificações | Qty | Material |
| 1 | COBRIR | 1 | STEEL |
| 2 | Coaming | 1 | STEEL |
| 3 | Junta | 1 | Neoprene |
| 4 | Maçaneta de cachorro | 4 | FERRO FUNDIDO |
| 5 | Tumble parafuso | 4 | BRONZE |
A escotilha marinha de 4 cães elevada oferece uma solução equilibrada para as necessidades de acesso marítimo, combinando desempenho confiável de vedação com operação direta. À medida que os navios de médio porte buscam equipamentos que equilibram funcionalidade e custo-efetividade, essa escotilha se tornou um item básico em pesca comercial, barcos de trabalho e embarcações de patrulha costeira. Com um tamanho de abertura padrão de 20 × 16 polegadas e peso de 120 libras, ele fornece amplo acesso para o pessoal de manutenção, mantendo a integridade estanque em condições moderadas do mar. O sistema de trava de quatro cães oferece um compromisso prático entre a simplicidade de menos travas e a vedação aprimorada de sistemas mais complexos.
Os quatro cães de aço inoxidável ajustáveis estão posicionados em intervalos de 90 ° ao redor do perímetro da escotilha, garantindo a distribuição de pressão equilibrada na superfície de vedação. Cada cão apresenta ajuste de tiro fino para compensar irregularidades no convés, com um indicador visível mostrando o envolvimento adequado. Esse design simétrico garante compressão consistente, mesmo quando a embarcação flexiona durante a operação.
A tampa da escotilha combina uma estrutura de aço com um painel de polímero reforçado composto, reduzindo o peso em 25% em comparação com os projetos de aço, mantendo a integridade estrutural. A superfície composta resiste à degradação UV e à exposição química, enquanto a estrutura de aço fornece pontos de fixação seguros para o mecanismo de trava e a montagem da dobradiça. Essa construção híbrida minimiza os requisitos de manutenção em ambientes agressivos.
Equipado com uma alça ergonômica de grandes dimensões e sistema de alavanca integrado, a escotilha pode ser operada com um esforço mínimo, mesmo em condições frias com mãos enluvadas. O perfil elevado fornece 3 polegadas de folga acima do baralho, facilitando o fácil acesso à aderência enquanto cria um lábio protetor contra o escoamento da água. Todos os componentes operacionais são projetados para manutenção e substituição sem ferramentas.
O sistema de quatro cães fornece uma melhor distribuição de pressão do que os designs de 3 cães, permanecendo mais simples de operar do que os modelos de 6 cães, oferecendo um equilíbrio ideal do desempenho de vedação e eficiência operacional. Essa configuração é particularmente eficaz para aberturas de tamanho médio, onde a compressão uniforme é essencial, mas a trava complexa não é necessária.
A escotilha marinha elevada de 4 cães mantém a integridade estanque a pressões hidrostáticas de até 3 psi , adequadas para a maioria das aplicações de deck e casco em navios costeiros e offshore operando em condições do estado de 5 anos.
Sim, o sistema de trava inclui um mecanismo de travamento duplo que permite o fechamento seguro de ambos os lados da escotilha. Esse recurso aprimora a segurança, fornecendo capacidade de contenção, independentemente de qual acesso lateral é necessário.
A vedação primária consiste em uma junta de borracha nitrila classificada para temperaturas de -30 ° C a 100 ° C, proporcionando excelente resistência ao óleo, combustível e exposição à água. Juntas opcionais EPDM estão disponíveis para aplicações que exigem maior resistência química ou tolerância à temperatura mais ampla.
A tampa composta reforçada suporta o vento de até 100 nós, enquanto o sistema de trava seguro impede a abertura acidental em mares pesados. O canal de drenagem em torno do perímetro desvia a água para longe da superfície de vedação, mantendo a integridade, mesmo durante fortes chuvas ou lavagem do convés.
