| Quantidade: | |
|---|---|
DF-343-5
HEE

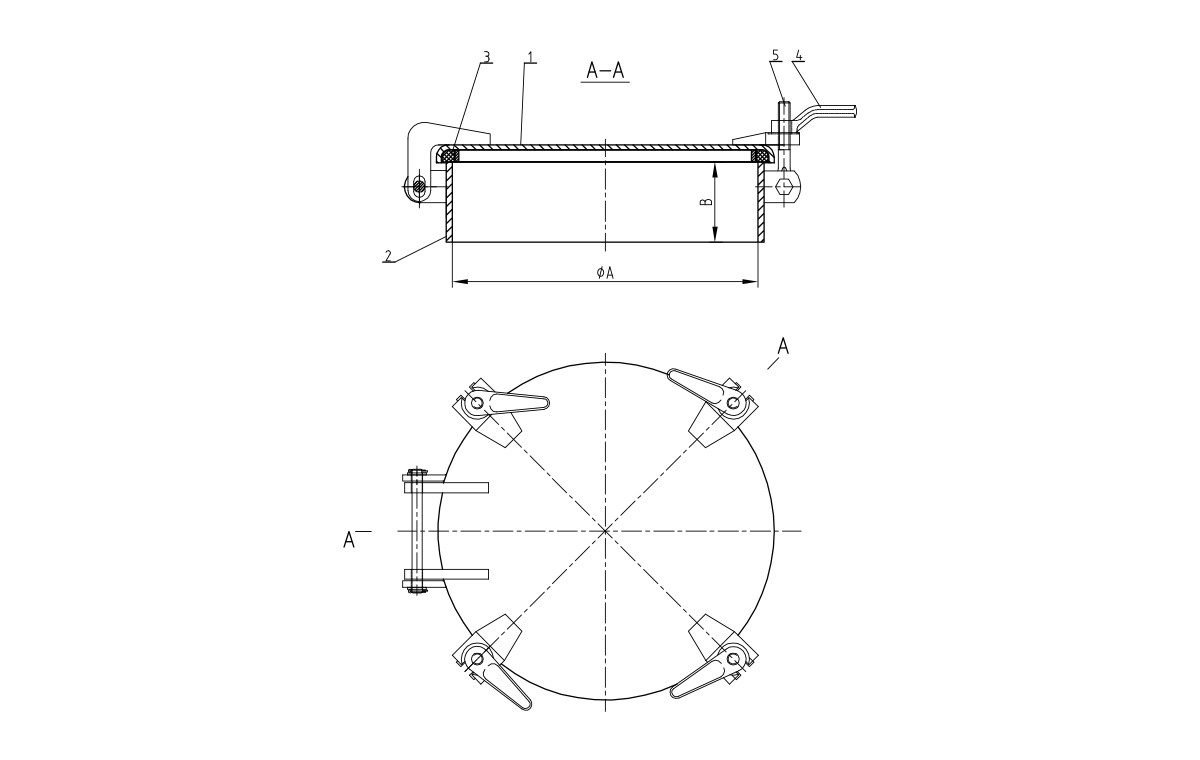

DF-343-5 4 DOG HATCH HATCH TLHERDY
Modelo no. | Φa | B | Wt. (Lbs) |
| DF-343-5 | 19 ' | 5 ' | 99 |
| NÃO. | Nome e especificações | Qty | Material |
| 1 | COBRIR | 1 | STEEL |
| 2 | Coaming | 1 | STEEL |
| 3 | Junta | 1 | Neoprene |
| 4 | Maçaneta de cachorro | 4 | FERRO FUNDIDO |
| 5 | Tumble parafuso | 4 | BRONZE |
O DF-343-5 4 cão elevou a hachura a estanque se baseia no desempenho comprovado de designs de quatro cães com aprimoramentos especializados para exigentes ambientes marinhos. Desenvolvido especificamente para embarcações que operam em regiões costeiras e offshore, esta escotilha incorpora características de nível militar em uma solução de acesso comercial. Medindo 22 × 18 polegadas e pesando 135 libras, fornece acesso expandido em comparação aos modelos padrão de 4 cães, mantendo a simplicidade operacional que torna essa configuração popular. O DF-343-5 é particularmente valorizado por sua capacidade de suportar vibração e cargas dinâmicas encontradas em embarcações de suprimentos offshore e barcos de trabalho.
Cada um dos quatro cães carregados de mola incorpora um mecanismo de detentor de travamento que impede o afrouxamento sob vibração contínua, uma característica crítica para aplicações offshore. Os cães mantêm força de compressão consistente (150 libras por cão), mesmo durante a operação prolongada em mar áspero, garantindo que o selo permaneça intacto, apesar do movimento dos vasos. Este sistema elimina a necessidade de re-aperção frequente comum com travas de cães padrão.
A estrutura utiliza placa de aço de 1/4 de polegada de espessura com cantos reforçados para distribuir cargas pela estrutura do convés, impedindo a concentração de tensão em torno da abertura. A tampa da escotilha possui uma parte inferior da nervura que aumenta a rigidez sem ganho de peso significativo, permitindo suportar o equipamento do deck carrega até 500 libras quando instalado corretamente. Todas as soldas estruturais atendem aos padrões marítimos da AWS D1.1 para obter força e durabilidade.
Além dos revestimentos marinhos padrão, o DF-343-5 incorpora 316 aço inoxidável para todas as partes móveis, incluindo conjuntos de cães, alfinetes de dobradiça e prendedores. O quadro recebe um primer epóxi em duas partes, seguido de acabamento de poliuretano, fornecendo resistência superior a spray de sal e exposição química. Essa proteção aprimorada da corrosão estende os intervalos de manutenção em ambientes offshore severos.
O DF-343-5 incorpora detidos resistentes à vibração, construção de aço de bitola mais pesada e 316 componentes de aço inoxidável projetados especificamente para ambientes offshore, fornecendo vida útil 30% mais longa em condições exigentes em comparação com modelos comerciais padrão.
A escotilha é certificada para atender aos requisitos do ABS para fechamentos a estanques e cumpre os regulamentos do USCG 46 CFR para acessórios de acesso a embarcações. É adequado para instalação em embarcações reguladas por solas, exigindo desempenho estanque documentado.
Os cães carregados de primavera devem ser inspecionados mensalmente em busca de operação adequada, com lubrificação usando graxa de grau marítima a cada três meses. Sob condições normais de operação, os mecanismos de detenção mantêm a calibração para mais de 2.000 ciclos de operação antes que sejam necessários o ajuste.
O DF-343-5 mantém a funcionalidade de -35 ° C a 90 ° C (-31 ° F a 194 ° F), com a elasicidade de retenção da junta nitrila em toda essa faixa. Essa ampla tolerância à temperatura o torna adequado para a operação global das regiões do Ártico às Tropicais.
Sim, o DF-343-5 apresenta um padrão de montagem universal compatível com os recortes de escotilha mais padrão de 22 × 18 polegadas, permitindo a adaptação sem as principais modificações do deck. As placas adaptadoras estão disponíveis para instalações fora do padrão que exigem alteração mínima de deck.
