Visão geral do produto
O grampo de elevação horizontal para placas de aço PDB é uma ferramenta de elevação profissional projetada especificamente para o içamento horizontal de placas de aço, aço moldado e outras peças metálicas. Utilizando tecnologia de forjamento de liga de aço de alta resistência e uma estrutura mecânica de travamento automático, ele fornece soluções de manuseio horizontal de placas de aço seguras e eficientes para aplicações como processamento de aço, construção naval, engenharia de estruturas de aço e logística de armazenamento, servindo como uma ferramenta central de suporte para operações de elevação industrial.
Principais pontos fortes
1. Material de alta resistência, durável e resiliente
• Corpo em Liga de Aço Forjado: Totalmente fabricado em liga de aço de alta qualidade e baixo carbono através de forjamento em peça única, submetido a rigorosos processos de tratamento térmico, alcançando resistência à tração e resistência ao impacto ideais. Ele passa em um teste de carga estática com 2 vezes a carga nominal, atendendo às demandas de uso de longo prazo para aplicações pesadas.
• Revestimento anticorrosão e resistente ao desgaste: Processo de cozimento em alta temperatura com impressionante esquema de cores laranja e preto, oferecendo excelente prevenção contra ferrugem, resistência à corrosão e resistência ao desgaste para prolongar a vida útil do equipamento e reduzir custos de manutenção.
2. Design de travamento automático, seguro e confiável
• Estrutura mecânica autotravante: As mandíbulas com dentes antiderrapantes estão ligadas ao mecanismo de alavanca. Quanto maior a carga durante o içamento, maior será a força de fixação das mandíbulas, eliminando efetivamente o risco de deslizamento da chapa de aço da fonte e garantindo a segurança operacional.
• Ampla abertura com forte adaptabilidade: A abertura padrão da mandíbula varia de 0 a 40 mm, cobrindo a maioria das especificações convencionais de espessura de chapa de aço. Não há necessidade de alternar entre vários modelos de acessórios, garantindo máxima adaptabilidade.
• Certificação Internacional de Segurança: Fabricado estritamente em conformidade com os padrões internacionais de elevação, com fator de segurança ≥4:1, certificado pela CE, carga nominal claramente identificada e em conformidade com as regulamentações globais de segurança industrial.
3. Fácil de operar, eficiente e que economiza trabalho
• Lógica de operação minimalista: Não é necessária depuração complexa – basta fixar as mandíbulas na borda da placa de aço para elevação, reduzindo significativamente a dificuldade operacional e melhorando a eficiência do trabalho.```.
• Design Leve e Portátil: Estrutura compacta, peso otimizado, fácil de transportar e instalar por uma única pessoa, adequado para diversos cenários como operações fixas em oficinas e trabalhos in loco em áreas de construção.
• Projeto de fácil manutenção: A placa de dentes da mandíbula pode ser substituída individualmente sem a necessidade de substituir todo o acessório, reduzindo custos de uso a longo prazo e prolongando a vida útil do equipamento.
4. Adaptação multicenário, versátil na aplicação
• Adaptação do Núcleo: Içamento horizontal de perfis metálicos, como chapas de aço, vigas H e vigas I.
• Compatibilidade flexível: Pode ser usado com guindastes, talhas elétricas e vigas de elevação, suportando operação em grupo de 2 ou 4 unidades para obter içamento equilibrado de chapas de aço de grandes dimensões.
• Indústrias Aplicáveis: Plantas de processamento de aço, estaleiros, fábricas de estruturas metálicas, logística e armazenamento, engenharia de pontes, etc.
Especificações técnicas
| Modelo | VAI(T) | Abertura da mandíbula (mm) | Peso (kg) |
| PDB0.8 | 0.8 | 0-25 | 2.5 |
| APO1 | 1 | 0-30 | 3.5 |
| APO1.6. | 1.6 | 0-30 | 4 |
| PDB2 | 2 | 0-40 | 5 |
| APO3.2 | 2 | 0-45 | 6 |
| APO4 | 3.2 | 0-50 | 6.5 |
| APO5 | 4 | 0-55 | 7.5 |
| APO6 | 5 | 0-65 | 10.5 |
| APO6(B) | 6 | 0-130 | 22 |
| APO8 | 8 | 0-130 | 22 |
| APO10 | 10 | 0-140 | 33 |
| APO16 | 16 | 50-150 | 50 |
| APO30 | 30 | 100-270 | 108 |
DETALHE
Adequado para elevação e transporte de chapas de aço, construção e barras perfiladas em posição horizontal.
Fabricado em aço carbono de alta qualidade.
Aviod snatch ou carregamento de choque.

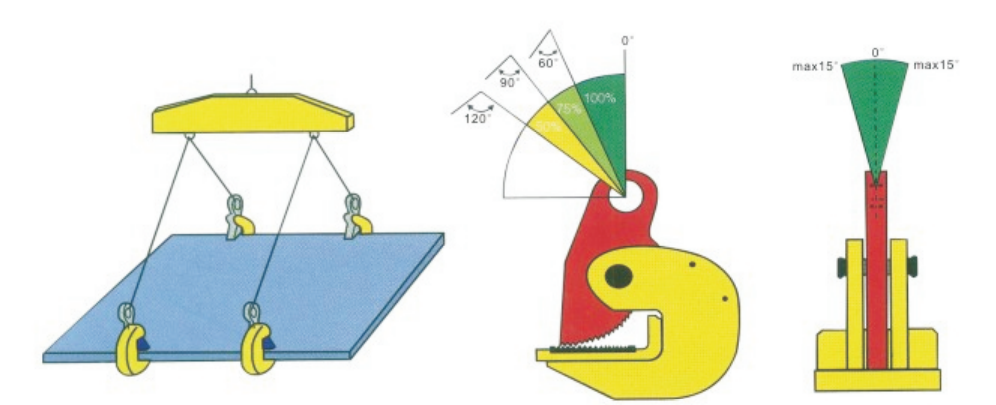

O limite de carga de trabalho é a carga máxima que a pinça está autorizada a suportar quando utilizada em pares com ângulo de elevação de 60⁰. Nas operações de elevação os grampos podem ser utilizados em pares ou múltiplos.
 |  |
Precauções de uso
1. A sobrecarga é estritamente proibida e as operações devem seguir rigorosamente a carga nominal. É proibido levantar placas de aço além da faixa de abertura das mandíbulas.
2. Antes de iniciar o trabalho de casa, é necessário verificar a placa dentada da mandíbula, o eixo do pino, o anel de elevação e outros componentes. Se houver desgaste, deformação, rachaduras e outras condições, pare de usar imediatamente.
3. Ao levantar, a placa de aço deve ser mantida nivelada, sendo proibido levantá-la na diagonal ou torta para evitar riscos à segurança causados por forças desiguais no aparelho.
Quando utilizados em grupos, é necessário garantir que as luminárias estejam dispostas simetricamente para garantir o equilíbrio das placas de aço e evitar inclinações e escorregões.
5. Lubrifique e mantenha regularmente as peças móveis, como eixos, armazene-as em ambiente seco e ventilado e evite corrosão.
Embalagem e serviço pós-venda
Embalagem padrão: embalagem em caixote de madeira.
Serviços customizados: Suporta especificações especiais, pintura customizada, produção OEM e atende às necessidades de pedidos em grandes quantidades para comércio exterior.
