O SB311 Cargo Marine Snatch Block Redefina a eficiência no manuseio de carga marítima, fornecendo uma solução crítica de multiplicação de força para operações de elevação e reboque a bordo de embarcações e plataformas offshore.
| Quantidade: | |
|---|---|
SB311-24 '*25T

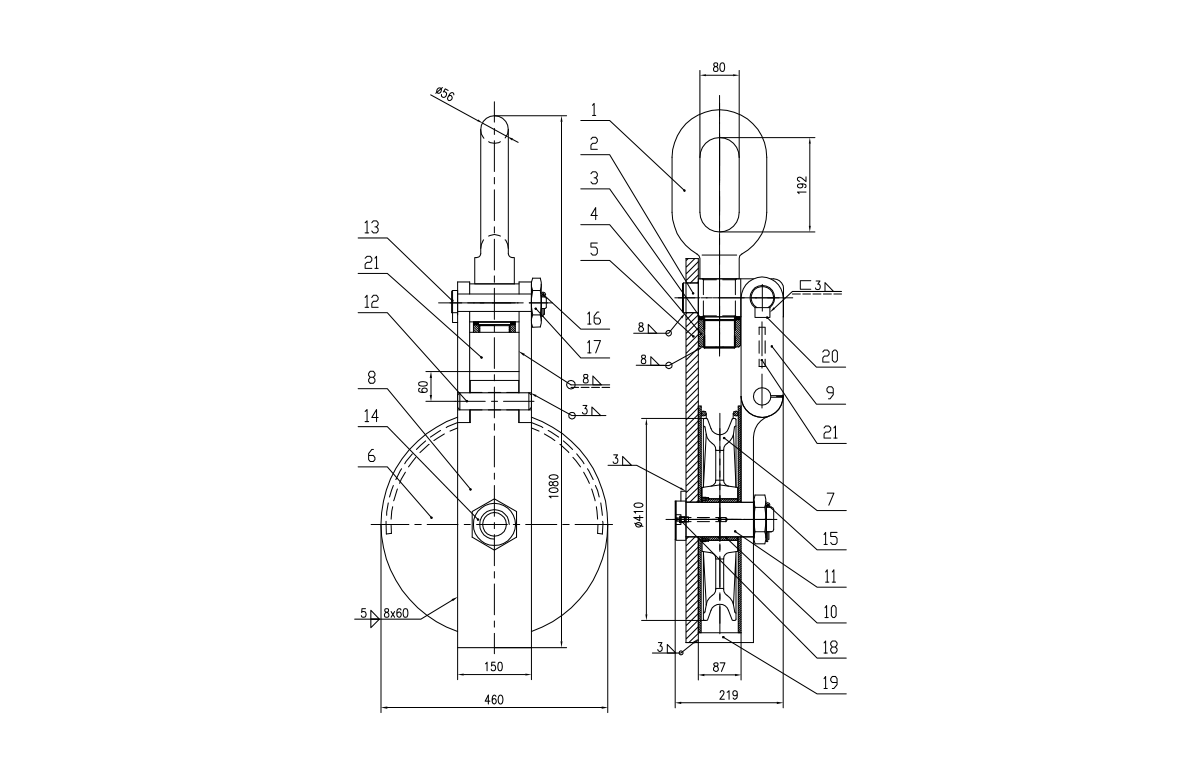

SB311 BLOCO DE SNACK DE CARGA
| Modelo | Peso (kg) | Swl (t) | TL (T) |
| SB311-8 '× 2.5T | 29 | 2.5 | 10 |
| SB311-10 '× 3t | 40 | 3 | 12 |
| SB311-12 '× 5T | 46 | 5 | 20 |
| SB311-14 '× 6t | 65 | 6 | 24 |
| SB311-14 '× 8t | 70 | 8 | 32 |
| SB311-16 '× 8t | 98 | 8 | 32 |
| SB311-16 '× 10t | 104 | 10 | 40 |
| SB311-16 '× 15t | 137 | 15 | 60 |
| SB311-18 '× 15t | 153 | 15 | 60 |
| SB311-18 '× 20T | 204 | 20 | 80 |
| SB311-20 '× 25T | 260 | 25 | 100 |
| SB311-24 '× 50t | 360 | 50 | 150 |
| Item | Descrição | Qty | Peso |
| 1 | Anel longo | 1 | 29.3 |
| 2 | Feixe | 1 | 24 |
| 3 | Espaçador | 1 | 0.32 |
| 4 | Porca redonda | 1 | 2.4 |
| 5 | Strongback | 1 | 41.34 |
| 6 | Placa de guarda | 2 | 29.84 |
| 7 | Roldana | 1 | 62 |
| 8 | Haste | 1 | 11.26 |
| 9 | Placa de conexão | 2 | 18.62 |
| 10 | Alfinete | 1 | 3 |
| 11 | Eixo de pino | 1 | 2.25 |
| 12 | Placa da dobradiça | 1 | 27.8 |
| 13 | Noz | 1 | 1.16 |
| 14 | Arbusto | 1 | 1.68 |
| 15 | Placa de conexão | 1 | 3.1 |
| 16 | Placa de conexão | 1 | 1.09 |
| 17 | Bloco fixo | 2 | 0.12 |
| 18 | Noz | 1 | |
| 19 | Alfinete | 1 | |
| 20 | Alfinete | 1 | |
| 21 | Zerk | 2 |
Como a logística marítima exige tempos de resposta mais rápidos e capacidades de carga mais pesadas, este bloco de arrebatamento combina construção robusta com operação de baixo atrito para melhorar a segurança e a produtividade operacionais. Projetado para lidar com cargas de trabalho seguras de até 50 toneladas (490 kN), o SB311 possui uma polia de 16 polegadas de diâmetro com rolamentos de precisão, acomodando cordas de arame e reduções sintéticas de 22 mm a 32 mm de diâmetro. Sua estrutura de aço forjada com um design de pino de liberação rápida permite uma rápida inserção de corda sem rosquear, tornando-a indispensável para resposta a emergências e operações de carga de rotina.
O SB311 incorpora uma roldana de aço endurecido com um acabamento de ranhura polido (RA 0,8μm) que minimiza a abrasão da corda e reduz a perda de atrito para menos de 3%. A roldana gira em buchas de bronze auto-lubrificante classificadas em mais de 10.000 ciclos de operação sem manutenção, garantindo um desempenho suave, mesmo em ambientes de água salgada. Esse design mantém a integridade da corda e maximizando a eficiência da transferência de carga.
Fabricado a partir de aço carbono forjado de queda (ASTM A668 grau M) com uma resistência à tração superior a 800 MPa, o quadro resiste a cargas laterais de até 125% do SWL. A placa lateral de liberação rápida possui um pino de travamento com mola com um cotter de segurança que impede a abertura acidental durante a operação. Todos os componentes de carga sofrem inspeção de partículas magnéticas para eliminar defeitos internos.
Toda a montagem recebe um revestimento galvanizado (mínimo de 85μm de espessura) atendendo aos padrões ASTM A153, fornecendo resistência superior à corrosão em ambientes de água salgada. Componentes críticos como o eixo e buchas são construídos a partir de 316 aço inoxidável para evitar a apreensão. A ranhura da roldana inclui um indicador de desgaste que se torna visível quando 10% da espessura do material é perdida.
Ao redirecionar a força de uma corda ou cabo, o SB311 dobra efetivamente a capacidade de elevação dos sistemas de guincho, reduzindo a força operacional necessária pela metade. Essa vantagem mecânica permite lidar com cargas mais pesadas com o equipamento existente e reduz a fadiga do operador durante operações prolongadas.
A placa lateral com mola permite a rápida inserção e remoção de cordas sem rosqueamento, reduzindo o tempo de configuração em até 70% em comparação com os projetos de blocos tradicionais. Esse recurso é particularmente valioso em situações de emergência em que a implantação rápida pode evitar danos a cargas ou aumentar a segurança.
O bloco de arrebatamento acomoda as cordas de arame (IPS grau 6x37) e cordas sintéticas de polietileno de alto-módulo (HMPE) dentro da faixa de 22-32 mm de diâmetro. A ranhura polida da roldana é projetada especificamente para evitar danos à fibra de corda sintética, mantendo a aderência segura durante as operações.
Além do cotter de segurança no pino de liberação, o bloco inclui um pino de indicador de carga que se estende visivelmente quando 110% do SWL é excedido, alertando os operadores sobre possíveis condições de sobrecarga. O design do quadro inclui as partes da mão posicionadas para manter os dedos afastados dos pontos de pitada durante a operação.
As buchas de bronze devem ser inspecionadas trimestralmente quanto a sinais de desgaste, e a ranhura da roldana limpa regularmente para remover detritos. Recomenda-se uma aplicação leve de graxa de grau marítima a cada 500 ciclos, ou mensalmente em aplicações de uso pesado. A inspeção anual deve verificar a galvanização da integridade e o alinhamento da roldana.
