Os sistemas industriais de aparelhamento e elevação frequentemente apresentam falhas prematuras de hardware. Isso não acontece por causa de cargas excessivas. Isso acontece devido a uma geometria de configuração defeituosa. Forças geométricas invisíveis podem destruir silenciosamente seus caros cabos ao longo do tempo. O posicionamento entre um tambor de guincho e o primeiro elemento de guia fixo determina o ângulo de navegação. Esta métrica crítica determina o comportamento de enrolamento, o atrito e a longevidade do cabo de aço. Quando você ignora esse ângulo, você provoca uma rápida degradação e graves riscos à segurança.
Para operações que gerenciam múltiplas talhas, compreender e corrigir a geometria do ângulo da frota oferece uma grande vantagem operacional. Serve como uma alavanca direta para reduzir a frequência de substituição e manter a estrita conformidade com a ISO. Também mitiga riscos de falhas catastróficas em equipamentos de elevação de roldanas . Você aprenderá como identificar danos ocultos ao hardware, calcular métricas de linha de base, diagnosticar sintomas de campo e avaliar soluções de hardware para ambientes com espaço restrito.
Alcance ideal: O ângulo de deslocamento ideal normalmente fica entre 0,5° e 1,5° (tambor liso) ou 2° (tambor ranhurado), evitando folgas nos flanges e acúmulos de cabos.
Restrições de conformidade: A ISO 16625 limita estritamente os cabos resistentes à rotação a um máximo de 2° devido à sua sensibilidade à torção forçada.
Danos ocultos às ferragens: Ângulos excessivos retiram a lubrificação do cabo e esmerilham arestas vivas nos flanges da polia, criando um ciclo de desgaste acelerado.
Soluções alternativas espaciais: Quando a distância ideal entre o tambor e a polia (geralmente 23:1) não pode ser alcançada, soluções de engenharia como compensadores de ângulo de frota (FAC) ou enroladores de nível são necessários para estabilizar o sistema.
As falhas no ângulo da frota geralmente começam durante a instalação inicial. Os instaladores costumam colocar a primeira roldana muito próxima da face do tambor. Uma vez comprometido o comportamento de enrolamento, a tensão de torção aumenta rapidamente. Cada rotação amplifica as forças de torção dentro dos cabos. Você raramente vê o dano imediatamente. Com o tempo, essas forças invisíveis criam sérios desgastes e pressões de manutenção.

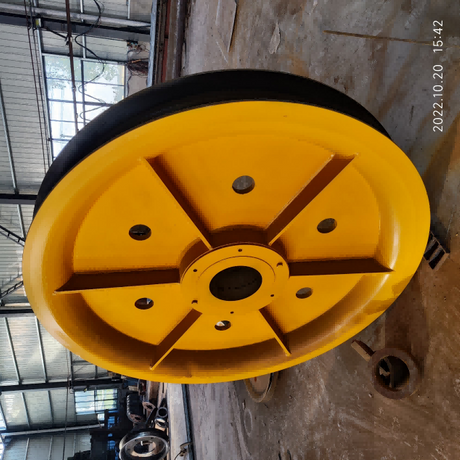

A degradação do hardware ocorre em vários componentes críticos. Na roda guia, o atrito lateral retira agressivamente a lubrificação externa do fio. Essa fricção contínua eventualmente corta um “lábio afiado” diretamente no flange. Essa lâmina recém-formada posteriormente corta qualquer corda de reposição que você instalar. Na própria corda, ângulos descontrolados alteram severamente o comprimento normal da torção. Os fios se esticam frouxamente ou se comprimem firmemente. Este desequilíbrio destrói o núcleo interno. Em última análise, leva a falhas estruturais catastróficas sob cargas pesadas.
Muitos operadores acreditam incorretamente que um ângulo de zero grau representa a configuração perfeita. O mito do “grau zero” é, na verdade, bastante perigoso. Ângulos que caem abaixo de 0,5° removem a força motriz horizontal crucial. Você precisa dessa força lateral para um enrolamento transversal adequado. Sem ela, a corda simplesmente se acumula em um ponto localizado. Eventualmente, esta pilha empilhada cai violentamente. A queda repentina resultante envia enormes cargas de choque diretamente por todo o trem de força. Este impacto quebra engrenagens e mecanismos de freio.
Os padrões da indústria fornecem limites geométricos rígidos para a segurança de elevação. Você deve avaliar cuidadosamente suas especificações de conformidade antes de operar a máquina. Os ângulos máximos dependem muito da superfície específica do tambor. Os tambores lisos permitem um ângulo máximo de exatamente 1,5°. Os tambores ranhurados podem acomodar até 2° antes que o enrolamento normal se degrade.
A sensibilidade da corda desempenha um papel importante nesses cálculos. A ISO 16625 descreve restrições de conformidade muito específicas para vários tipos. Cordas padrão não resistentes à rotação permitem um desvio de até 4° com segurança. No entanto, os cabos resistentes à rotação possuem um fechamento do núcleo interno altamente complexo. Devido a esta construção complexa, os regulamentos limitam-nos estritamente a 2°.
As restrições de alta velocidade exigem tolerâncias operacionais ainda mais rigorosas. Sistemas que operam a mais de 8 metros por segundo enfrentam vibrações severas. Você deve reduzir o ângulo máximo de fuga para entre 0,5° e 1,5°. Este ajuste ajuda a combater tremores agressivos e evita descarrilamentos.
Componente/Condição | Ângulo Máximo Permitido | Notas Operacionais |
|---|---|---|
Superfície lisa do tambor | 1,5° | Requer monitoramento cuidadoso para evitar escorregões. |
Superfície ranhurada do tambor | 2,0° | As ranhuras auxiliam naturalmente no enrolamento transversal. |
Corda não resistente à rotação | Até 4,0° | Padrão geral de conformidade de acordo com ISO 16625. |
Corda resistente à rotação | 2,0° (Limite Estrito) | Altamente sensível à distorção do núcleo e à torção forçada. |
Sistemas de alta velocidade (>8 m/s) | 0,5° - 1,5° | Redução obrigatória para combater vibrações mecânicas severas. |
Você pode usar cálculos simples de distância em campo. Os engenheiros chamam isso amplamente de Regra 38/29. Tambores lisos requerem aproximadamente 38 pés de distância de chumbo por pé de meia largura do tambor. Esta relação mantém o limite de 1,5°. Tambores ranhurados requerem 29 pés por pé de meia largura do tambor. Esta relação mantém com segurança o limite de 2°. Para uma validação de engenharia precisa, conte com a trigonometria básica. Calcule seu sistema usando esta fórmula: θ = arctan (meia largura do tambor / distância até a roldana).
As realidades de implementação raramente correspondem aos desenhos de engenharia perfeitos. Você deve identificar proativamente os riscos operacionais antes que os cabos de aço se rompam completamente. Observe atentamente o seu cordame em busca de sinais reveladores de sofrimento físico. Aqui estão três sintomas principais que indicam que sua geometria de configuração atual está falhando:
Birdnesting perto dos flanges: A distorção estrutural do cabo geralmente se concentra diretamente nas últimas voltas. Você verá isso especificamente próximo ao flange externo do tambor. Isto indica que o ângulo máximo foi excedido nas bordas extremas do tambor. O rolamento forçado faz com que o núcleo interno se projete agressivamente.
Rotação do bloco do gancho: Preste muita atenção ao levantar cargas suspensas pesadas. Se o bloco de carga girar constantemente sob tensão, algo está geometricamente errado. A roda motriz primária provavelmente está introduzindo “torção forçada” diretamente na corda. Essa torção desce direto pela linha até o bloco do gancho.
Saltando na roldana: observe como o sistema de enrolamento reage à folga repentina e momentânea. Um ângulo excessivo exerce forte tração lateral através da ranhura. Quando a tensão cai momentaneamente, esse puxão lateral agressivo faz com que a corda descarrile totalmente.
Os operadores muitas vezes tentam soluções rápidas não verificadas quando detectam problemas. A armadilha de configuração 'Ângulo Duplo' continua sendo um erro de campo muito comum. Um instalador pode adicionar uma roda guia intermediária não calculada. Eles fazem isso tentando “consertar” matematicamente um caminho de lead ruim. Infelizmente, isto cria inadvertidamente dois ângulos de frota concorrentes e destrutivos. Esses ângulos duplos lutam entre si dinamicamente. Este erro acelera a degradação do núcleo mais rapidamente do que o problema original de ângulo único.
Quando a realidade estrutural impede a distância ideal de 20:1 a 23:1 entre o tambor e a polia, você precisa de estratégias alternativas. Os operadores devem avaliar cuidadosamente os componentes de hardware compensatórios específicos. Espaços confinados exigem soluções mecânicas inteligentes. Aqui está um detalhamento das categorias de solução para layouts restritos:
Compensadores de Ângulo de Frota (FAC): São sistemas mecânicos de oscilação livre e acionados por tensão. Eles exigem um ângulo de envolvimento mínimo de 60° para funcionar corretamente. Eles também apresentam necessidades de manutenção de rotina incrivelmente mínimas. Você os achará melhores para padronizar o desgaste sem depender de ligações mecânicas complexas.
Enroladores de nível: Esses mecanismos precisos são acionados mecanicamente. Eles geralmente operam por meio de um parafuso de avanço sincronizado robusto. Eles permanecem altamente eficazes mesmo quando a tensão do cabo de aço cai significativamente. No entanto, eles ocupam uma área física muito maior. Eles são notoriamente sensíveis a forças axiais pesadas ou cargas de choque inesperadas.
Placas Kicker: Representam uma solução geométrica de baixo custo e baixa tecnologia. Ele utiliza uma placa angular simples soldada com segurança perto do flange. Ele 'bate' fisicamente na corda de rastreamento quando ela atinge a borda extrema. As placas Kicker atendem a restrições extremamente restritas e de baixo orçamento, onde a automação simplesmente não é viável ou acessível.
Reespecificação do tambor: Às vezes, a solução mais simples não requer peças móveis extras. Você pode simplesmente especificar ou adaptar uma largura de tambor mais estreita. O aumento da altura do flange compensa matematicamente a perda de capacidade do cabo. Isso traz instantaneamente um ângulo de frota fora dos limites de volta à conformidade segura.
Tipo de solução | Mecanismo de acionamento | Melhor perfil de aplicativo | Principais limitações |
|---|---|---|---|
Compensador de Ângulo de Frota (FAC) | Tensão da corda (oscilante) | Operações de baixa manutenção que necessitam de spool suave. | Requer ângulo de envoltório >60° para funcionar de maneira eficaz. |
Enrolador de nível | Mecânico (parafuso) | Ambientes que enfrentam cenários frequentes de fios soltos. | Grande pegada; altamente vulnerável a cargas de choque. |
Placa Kicker | Deflexão Física | Orçamento extremo ou restrições de espaço apertadas. | Alto atrito; ajuste manual de desgaste necessário com frequência. |
Redesenho de tambor estreito | Mudança de Dimensão Estrutural | Construções de novos sistemas ou grandes revisões de máquinas. | Requer flanges de tambor mais altas para manter a capacidade do cabo. |
A seleção dos componentes de reposição corretos requer uma avaliação técnica cuidadosa. Você deve alinhar sua estratégia de compras diretamente com suas restrições geométricas específicas. Avaliar seus próximos passos estruturais garante estabilidade operacional a longo prazo.
Primeiro, concentre-se fortemente na correspondência estrita de material e ranhura. Você deve garantir que o perfil da ranhura apoie adequadamente o cabo de aço especificado. A dureza do material é imensamente importante nesses cenários limite. Uma liga de aço endurecido resiste muito melhor às forças laterais abrasivas de ângulos de frota limítrofes do que metais mais macios. Se a sua corda penetrar profundamente no metal, todo o sistema se degradará rapidamente.
Em seguida, sempre realize uma verificação completa de compatibilidade do sistema antes de comprar. Você precisa auditar cuidadosamente os ângulos de inclinação das ranhuras existentes. A afinação do groove ao longo da face do tambor interage ativamente com a corda que entra. Essas forças geométricas aumentam continuamente durante operações pesadas. Se eles colidirem dinamicamente, seus cabos caros sofrerão danos físicos imediatos.
Por fim, priorize o excelente suporte técnico do fornecedor. Procure fabricantes que forneçam dados de testes altamente transparentes. Você deseja gráficos claros de relação D/d (Diâmetro da Roldana para Corda) para cada produto. Eles também devem fornecer gráficos precisos de redução de carga para ângulos geométricos abaixo do ideal. Trabalhar com parceiros de fabricação confiáveis garante que você obtenha componentes duráveis projetados para realidades espaciais difíceis.
A correção do posicionamento do guincho e da guia continua sendo uma etapa fundamental na otimização do desempenho do sistema de elevação. Ignorar a geometria fundamental sempre garante desgaste prematuro tanto nos cabos de aço quanto nas ferragens estruturais. Você simplesmente não pode superar ângulos de configuração ruins comprando aço mais resistente. Siga estas etapas práticas para proteger seus valiosos ativos de elevação:
Audite hoje mesmo seus ambientes de elevação atuais usando uma ferramenta de medição a laser.
Meça a distância exata e precisa do centro do tambor até a roda guia principal.
Calcule seu ângulo máximo operacional atual utilizando a fórmula trigonométrica do arco tangente fornecida acima.
Consulte imediatamente um especialista certificado em equipamentos industriais se observar sintomas físicos precoces.
Observe especificamente torção forçada, rotação contínua do gancho ou desgaste abrasivo severo do flange.
R: O ângulo de fuga é o ângulo máximo formado entre o cabo de aço e uma linha imaginária. Esta linha imaginária corre perfeitamente perpendicular ao centro exato do tambor do guincho. Você mede esse ângulo específico na primeira roldana fixa em seu sistema de amarração.
R: Não. Um ângulo de zero grau é perigoso. Um ângulo abaixo de 0,5° impede ativamente que o cabo se desloque suavemente pela face do tambor. Sem uma ligeira tensão horizontal, o cabo simplesmente se acumula num ponto localizado. Eventualmente, ele cai, enviando ondas de choque prejudiciais através do equipamento.
R: Sua construção interna especializada apresenta múltiplas camadas compactadas de fios opostos. Ângulos de desvio excessivos forçam fisicamente o cabo a rolar agressivamente na ranhura da roldana. Este movimento de rolamento injeta torque de torção severo. Esse torque indesejado se desfaz rapidamente ou distorce fatalmente o núcleo interno, causando ninhos imediatos de pássaros.
R: Você pode usar uma regra prática comprovada. Para um tambor ranhurado que permita um ângulo máximo de 2°, multiplique a distância do centro do tambor ao flange (em pés) por 29. Para um tambor liso com tampa de 1,5°, multiplique a mesma dimensão de meia largura por 38. Isso lhe dará a distância de avanço ideal.
