Teste de vazamento: pressão 0,04MPA
Outros extras opcionais incluem: construção de aço galvanizado, galvanizado, aço inoxidável e alturas de aço inoxidável e alturas personalizadas
| Quantidade: | |
|---|---|
DF-403-20
A escotilha de escape de ação rápida HEE DF-403-20 Flush Watertight é um componente especializado de segurança marítima projetado para estaleiros, proprietários de navios, operadores de plataformas offshore e empreiteiros de engenharia marítima. Projetada para cenários de fuga de emergência em embarcações e instalações offshore, esta escotilha de fuga de ação rápida e estanque à água apresenta uma estrutura embutida que economiza espaço, desempenho confiável à prova d'água e mecanismo de abertura de ação rápida de uma etapa, garantindo uma evacuação de emergência rápida, mesmo em ambientes marinhos adversos. Fabricada com componentes principais de aço premium e aço inoxidável, a escotilha passou em um teste de vazamento de 0,04 MPa, atendendo a rígidos padrões de segurança marítima, com configurações personalizadas opcionais para se adaptar a diversos requisitos de embarcações e projetos offshore.

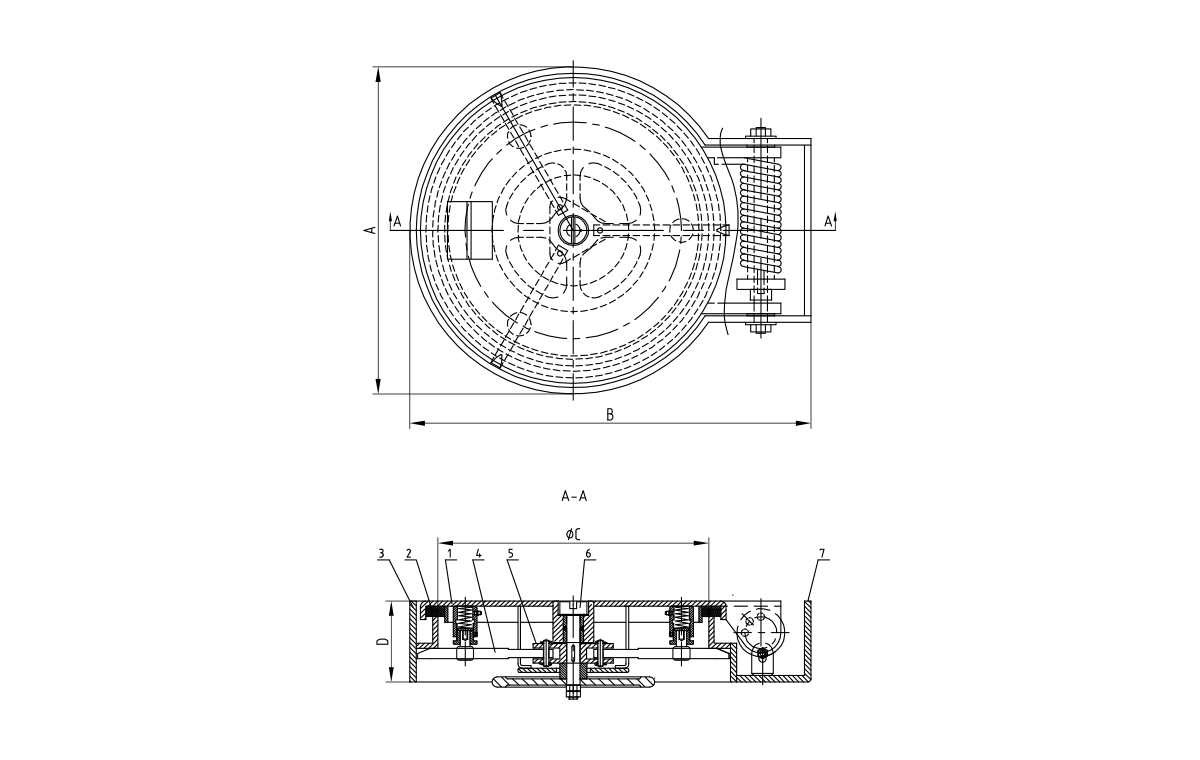

Parâmetro | Especificação |
Modelo No. | DF-403-20 |
Dimensão Geral A | 24 1/8' |
Dimensão Geral B | 29 5/8' |
Diâmetro de abertura transparente ΦC | 20 ' |
Altura da braçola D | 6 ' |
Peso unitário | 300 libras |
Pressão de teste estanque | 0,04MPa |
Material de cobertura de escotilha padrão | Aço |
Material de junta de vedação padrão | Neoprene |
Material dos componentes de travamento do núcleo | Aço inoxidável |
Esta escotilha de escape estanque à água adota uma estrutura totalmente embutida, que não se projeta do convés ou da superfície da antepara após a instalação, economizando espaço valioso da embarcação, evitando riscos de tropeçar e adaptando-se a áreas estreitas de cabine e convés.
Com uma junta de vedação de neoprene de alta elasticidade e estrutura de travamento uniforme multiponto, a escotilha mantém um desempenho estável e estanque sob pressão de água de 0,04 MPa, evitando a entrada de água em cenários de inundação de emergência e cumprindo as regulamentações internacionais de segurança marítima.
A escotilha de emergência de ação rápida para navios possui sistema de travamento giratório centralizado, possibilitando abertura total ou travamento em 1 segundo com uma única operação, acessível tanto por dentro quanto por fora, garantindo a evacuação de emergência desobstruída dos tripulantes.
A estrutura principal é fabricada em aço de alta resistência, com todos os componentes giratórios e de travamento do núcleo feitos de aço inoxidável, proporcionando excepcional resistência ao impacto, resistência à corrosão por névoa salina e durabilidade de longo prazo em ambientes marinhos agressivos, reduzindo a frequência e os custos de manutenção.
As atualizações opcionais incluem acabamento galvanizado por imersão a quente, construção totalmente em aço inoxidável e alturas de braçolas personalizadas, adaptando-se a diferentes tipos de embarcações, plataformas offshore e requisitos específicos do projeto.
A Escotilha de Escape de Ação Rápida Flush Watertight opera através de um sistema de travamento giratório centralizado. O eixo central aciona o conjunto do bloco giratório e 3 braços de aço inoxidável para obter travamento e liberação multiponto síncronos. Quando o mecanismo de operação é girado, os braços de fixação engatam nos assentos de travamento da braçola, aplicando força de compressão uniforme à junta de neoprene entre a tampa da escotilha e a braçola, formando uma vedação estanque contínua e sem folgas para bloquear a penetração de água. Em cenários de emergência, o mecanismo pode ser liberado rapidamente tanto do lado interno quanto do externo, com a estrutura da dobradiça permitindo a abertura suave da tampa da escotilha, proporcionando uma abertura desobstruída de 20' para fuga de emergência.
Antes da instalação, confirme se o tamanho da abertura do convés ou da antepara corresponde às dimensões da braçola da escotilha e inspecione a tampa da escotilha, a junta de vedação e o mecanismo de travamento quanto a danos ou deformações durante o transporte.
Solde a braçola ao convés ou antepara com soldagem uniforme, garantindo que a superfície da braçola esteja nivelada e livre de deformação para evitar compressão irregular da junta de vedação. Após a soldagem, remova a escória de soldagem e aplique tratamento anticorrosivo na área de solda.
Inspecione a junta de vedação de neoprene quanto a envelhecimento, rachaduras ou desgaste a cada 3 meses e substitua-a imediatamente se estiver danificada. Lubrifique os componentes giratórios e de travamento de aço inoxidável a cada 6 meses e realize um teste de pressão de estanqueidade anualmente para garantir o desempenho de emergência.
A escotilha passou por um rigoroso teste de vazamento de estanqueidade de 0,04 MPa, atendendo aos requisitos de desempenho de estanqueidade para instalações de convés e anteparas de embarcações marítimas.
Sim, o mecanismo de ação rápida suporta operação bidirecional tanto interna quanto externamente, garantindo fuga de emergência desobstruída e acesso de resgate externo.
A configuração padrão utiliza aço para a estrutura principal e aço inoxidável para os componentes principais. As atualizações opcionais incluem acabamento galvanizado por imersão a quente, construção totalmente em aço inoxidável e alturas de braçolas personalizadas.
